GODIAG GT105 II ECU IMMO Prog AD OBD2 Caixa de Interrupção Conector ECU Display Tensão do Veículo

Visão geral do conector ECU GODIAG GT105 II ECU IMMO Prog ECU + cabo de ligação universal OBD2 de protocolo completo:

O GODIAG GT105 II ECU IMMO Prog AD Break Out Box ECU Connector + Full Protocol OBD2 Universal Jumper Breakout Tricore Cable representa uma atualização significativa em ferramentas de diagnóstico e programação automotiva. Este dispositivo foi projetado especificamente para uso profissional por programadores de ECU, técnicos IMMO e especialistas em manutenção automotiva. Como uma versão aprimorada do GT105 original, ele apresenta várias novas funções e mantém a compatibilidade com uma ampla gama de sistemas de veículos para aplicações no local e na oficina.

O GODIAG GT105 II é uma versão atualizada da versão antiga do GODIAG GT105, incorporando recursos novos e aprimorados para dar suporte à eletrônica automotiva moderna. Ele fornece um cabo Tricore de jumper breakout OBD2 de protocolo completo que facilita conexões de ECU perfeitas para tarefas como programação de ECU, correspondência de imobilizador, diagnósticos de airbag e ABS e reparos de painel de instrumentos.

Recursos atualizados da versão anterior GODIAG GT105:

• Exibição de voltagem do veículo : permite o monitoramento em tempo real da voltagem do veículo.
• Teste de bateria do controle remoto : testa a duração da bateria CR2032 do controle remoto do carro.
• Alarme de voltagem da bateria do carro : alerta os usuários quando a voltagem da bateria cai abaixo de 11 V.
• Correspondência do ângulo de direção da Toyota : permite a calibração precisa dos sensores de ângulo de direção da Toyota.
• Ativação auxiliar IMMO da chave Lamborghini ID48 : auxilia na programação da chave imobilizadora para chaves Lamborghini ID48.

O que o adaptador GODIAG GT105 II ECU IMMO Prog faz?

O GODIAG GT105 II atua como um adaptador versátil no setor de reparo automotivo, permitindo:

• Ativação e correspondência IMMO: simplifica o processo de programação de chaves e ativação do sistema imobilizador, reduzindo a complexidade da fiação e das conexões.
• Diagnóstico e programação da ECU: esta ferramenta permite diagnóstico abrangente, leitura, gravação, clonagem e ajuste de dados da ECU, suportando uma variedade de ferramentas de diagnóstico e programação.
• Gerenciamento da fonte de alimentação: durante a substituição da bateria ou operações ao ar livre, o GT105 II garante uma fonte de alimentação constante para manter a integridade e a funcionalidade dos dados da ECU do veículo.

Características do adaptador ECU GODIAG GT105 II:

• Linha de conexão de ECU de protocolo completo para ajustes de potência de programação de ECU.
• Pinos GND independentes OBD2: PINO 4 para aterramento da carroceria e PINO 5 para aterramento do sinal, atendendo a requisitos especiais de programação.
• Recurso de curto-circuito comutável: permite alternar entre curto-circuito e não curto-circuito para PIN4 e PIN5.
• Materiais duráveis: possui um assento fêmea de cobre puro para maior durabilidade e um clipe de bateria tratado para resistência à corrosão.
• Fiação avançada: cabo de bateria de carro CC com cabo revestido de 2 núcleos de 0,75 mm² para conexão robusta, compatível com interfaces CC comuns.
• Mecanismos de segurança: Inclui um fusível rearmável de 7 A no conector CC para proteção contra sobrecorrente.
• Conector de uso profissional: projetado para aplicações laboratoriais e de serviço pesado.
• Jumper de alta qualidade: garante conexões confiáveis para vários cenários de diagnóstico.

GODIAG GT105 II ECU Immo Prog Adaptador Break Out Conector Funções Suportadas:

• Programação de ECU: Facilita a conexão para manipulação de dados com ferramentas como MPPS, FGTech, Kess V2, aprimorando as operações da ECU.
• Fonte de alimentação ininterrupta: protege os dados do veículo durante trocas de bateria, garantindo que não haja perda de dados ou reinicialização do sistema.
• Conversão de energia de 12 V: converte a energia da bateria do carro para fornecer ferramentas de diagnóstico, cortadores de chaves ou para manutenção externa.
• Programação de chaves inteligentes da Ford: auxilia na programação de chaves para veículos Ford posteriores a 2016 em situações de perda de todas as chaves.
• Correspondência de todas as chaves perdidas: suporta a reativação de medidores ou ECUs IMMO para marcas como VAG, Toyota, Mitsubishi e Porsche.
• Diagnóstico de comunicação: feedback em tempo real por meio de luzes indicadoras para confirmar a comunicação bem-sucedida entre as ferramentas e os sistemas do veículo.
• Opções especiais de fonte de alimentação: oferece portas dedicadas para programação de energia com recursos de segurança.
• Flexibilidade GND: Opções de aterramento personalizadas para necessidades exclusivas de programação de ECU.
• Função de ignição analógica: simula a ignição para determinados procedimentos de diagnóstico.
• Clipe GND adicional: melhora a compatibilidade com ferramentas de diagnóstico especializadas.

Significado da luz indicadora do adaptador GODIAG GT105 II:

• 1. Fabricação personalizada: Indicador de protocolo personalizado.
• 2. Fio SJE1850: indica comunicação no protocolo SAE J1850 VPW.
• 3. Customização de Fábrica: Outro indicador de protocolo personalizado.
• 4. Aterramento de energia: mostra o status da conexão de aterramento de energia.
• 5. Aterramento do sinal: indica que o aterramento do sinal está ativo.
• 6. SAEJ2284《CAN》Alto: Acende para comunicação de barramento CAN de alta velocidade.
• 7. Fio ISO9141-2 e ISO/DIS 4230-4K: pisca para comunicação de protocolo K-line.
• 8. Customização de fábrica: Indicador de protocolo personalizado adicional.
• 9. Fabricação personalizada: Indicador de funcionalidade personalizada.
• 10. Fio SJE1850 (Barramento): Indica comunicação de barramento no protocolo SAE J1850.
• 11. Customização de Fábrica: Para protocolos especiais do fabricante.
• 12. Manufactory Custom: Indicador personalizado para sistemas de veículos exclusivos.
• 13. Customização de Fábrica: Protocolo personalizado adicional.
• 14. SAEJ2284《CAN》Baixo: Indica atividade de barramento CAN de baixa velocidade.
• 15. Fio ISO9141-2 e ISO/DIS 4230-4L: mostra a comunicação da linha L.
• 16. Positivo da bateria do carro: indica conexão com o positivo da bateria do veículo.

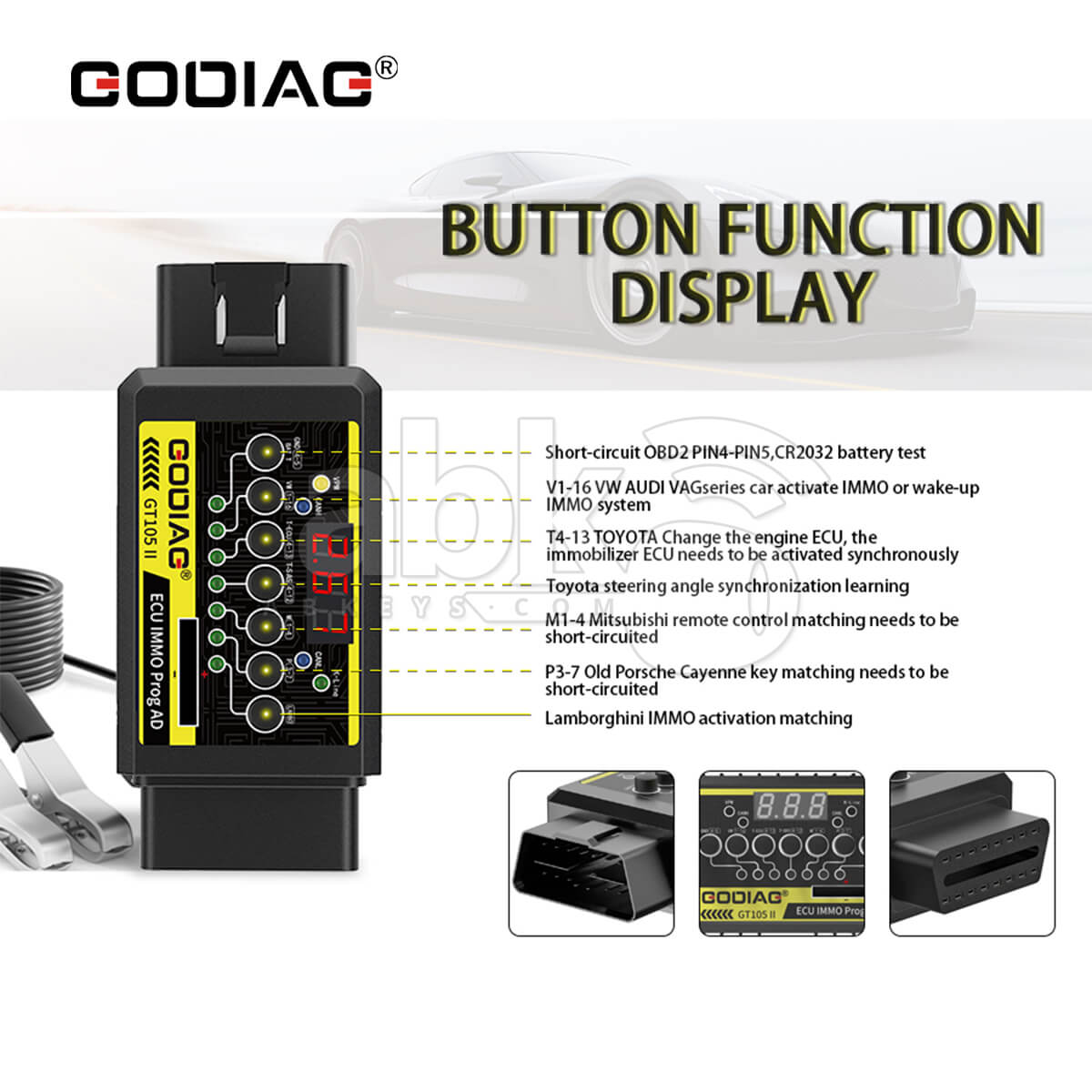

Adaptador de conector de breakout da ECU GODIAG GT105 II Botão Função Display:

Como usar o adaptador de conector de breakout ECU GODIAG GT105 II:

• Conexão ECU/IMMO: Conecte o jumper OBD2 ao sistema ECU ou IMMO do veículo, seguindo o guia da ferramenta de diagnóstico.
• Substituição da bateria: use o GT105 II para manter o fornecimento de energia durante as trocas de bateria, garantindo que não haja perda de dados ou reinicialização do sistema.
• Programação de chaves para Ford: Em cenários onde todas as chaves são perdidas, conecte o GT105 II conforme as instruções da sua ferramenta de programação de chaves para modelos Ford.
• Uso externo: aproveite o GT105 II para alimentar seu equipamento de diagnóstico ou programação com a bateria do veículo quando nenhuma outra fonte de energia estiver disponível.
• Verifique a comunicação: use as luzes indicadoras para verificar se sua ferramenta de diagnóstico está se comunicando com os sistemas do veículo.
• Cenários de perda de todas as chaves: siga etapas específicas para ativar sistemas ou aprender novas chaves, garantindo que o GT105 II esteja conectado corretamente à energia.

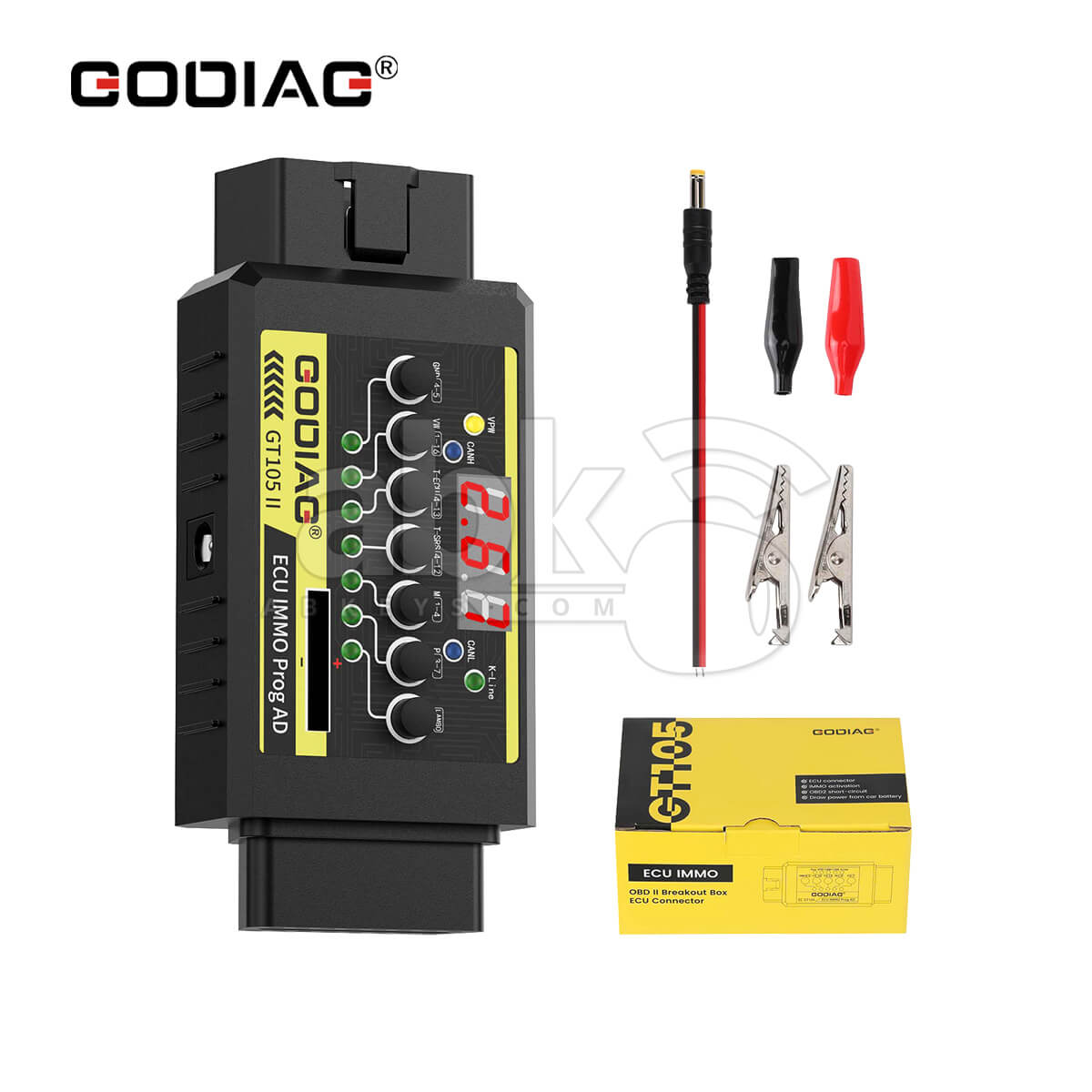

A caixa do adaptador GODIAG GT105 II contém:

• 1 unidade x host GT105 II
• 1pc x cabo de alimentação com clipe de bateria
• 1pc x jumper OBD2 de protocolo completo
• 3 peças x Resistência elétrica

Perguntas frequentes sobre o adaptador GODIAG GT105 II ECU IMMO Prog:

• O que é o adaptador GODIAG GT105 II ECU IMMO Prog?

  • O GODIAG GT105 II é uma ferramenta de diagnóstico e programação atualizada, projetada para profissionais automotivos. Ele facilita a programação de ECU, correspondência de imobilizador, programação de chave e outros diagnósticos avançados por meio de um cabo de breakout de jumper OBD2 de protocolo completo.

• Para que serve o GODIAG GT105 II?

  • O GODIAG GT105 II é um adaptador profissional de diagnóstico e programação projetado para programação de ECU, correspondência de chaves do imobilizador, diagnóstico de airbag e ABS e reparos do painel de instrumentos.

• Quais são as principais atualizações do GT105 II em comparação ao GT105 original?

  • As principais atualizações incluem:

  • Exibição de voltagem do veículo.

  • Teste de bateria do controle remoto.

  • Alarme de voltagem da bateria do carro.

  • Correspondência do ângulo de direção da Toyota.

  • Ativação auxiliar IMMO da chave Lamborghini ID48.

• O GT105 II pode ser usado para programação de ECU?

  • Sim, ele suporta tarefas de programação de ECU, como leitura, gravação, clonagem e ajuste de dados de ECU usando ferramentas como MPPS, FGTech e Kess V2.

• Quais protocolos o GT105 II suporta?

  • Ele suporta vários protocolos, incluindo SAE J1850, barramento CAN (alto e baixo), ISO9141-2 e protocolos personalizados específicos do fabricante.

• Com quais ferramentas o GT105 II pode trabalhar?

  • É compatível com ferramentas populares de diagnóstico e programação, como MPPS, FGTech, Kess V2 e outras.

Especificações:

Especificações do item:

• Código do produto: ABK-537
• Fabricante: GoDiag [Genuíno]
