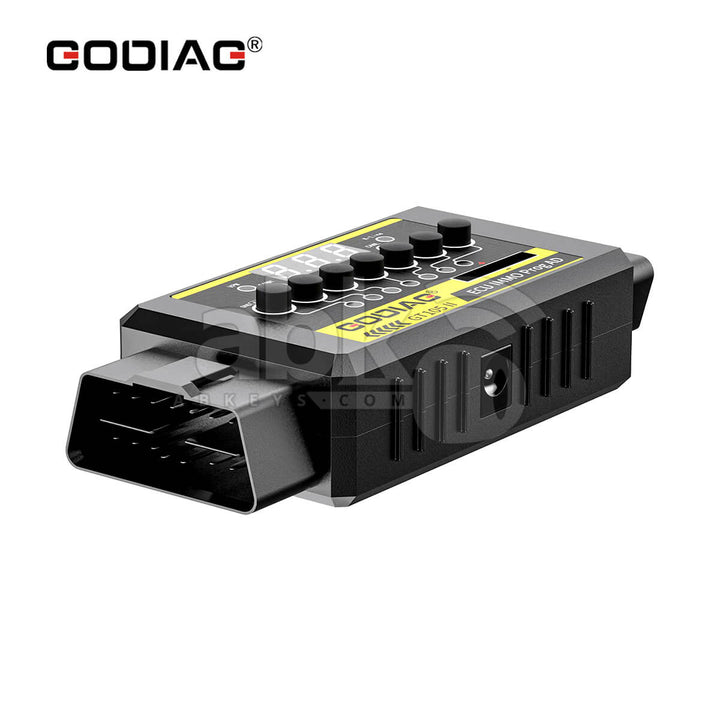

GODIAG GT105 II ECU IMMO Prog AD OBD2 Распределительный Ящик Разъем ECU Дисплей Напряжение Транспортного Средства

Обзор универсального соединительного кабеля OBD2 с полным протоколом и разъемом ECU GODIAG GT105 II IMMO Prog:

GODIAG GT105 II ECU IMMO Prog AD Break Out Box ECU Connector + Full Protocol OBD2 Universal Jumper Breakout Tricore Cable представляет собой значительное обновление в области автомобильных диагностических и программных инструментов. Это устройство специально разработано для профессионального использования программистами ECU, техниками IMMO и экспертами по обслуживанию автомобилей. Как улучшенная версия оригинального GT105, он представляет несколько новых функций и поддерживает совместимость с широким спектром систем автомобиля как для использования на месте, так и в мастерской.

GODIAG GT105 II — это улучшенная версия старой версии GODIAG GT105, включающая новые и улучшенные функции для поддержки современной автомобильной электроники. Он обеспечивает полнопротокольный OBD2-перемычку Tricore, которая облегчает бесшовные соединения ECU для таких задач, как программирование ECU, согласование иммобилайзера, диагностика подушек безопасности и ABS, а также ремонт приборной панели.

Улучшенные функции по сравнению с предыдущей версией GODIAG GT105:

• Дисплей напряжения транспортного средства : позволяет контролировать напряжение транспортного средства в режиме реального времени.
• Тестирование батареи пульта дистанционного управления : проверка срока службы батареи CR2032 автомобильного пульта дистанционного управления.
• Сигнализация напряжения аккумулятора автомобиля : оповещает пользователя, когда напряжение аккумулятора падает ниже 11 В.
• Соответствие угла поворота рулевого колеса Toyota : обеспечивает точную калибровку датчиков угла поворота рулевого колеса Toyota.
• Дополнительная активация ключа иммобилайзера Lamborghini ID48 : помогает в программировании ключей иммобилайзера для ключей Lamborghini ID48.

Что делает адаптер GODIAG GT105 II ECU IMMO Prog?

GODIAG GT105 II выступает в качестве универсального адаптера в сфере ремонта автомобилей, позволяя:

• Активация и согласование IMMO: упрощает процесс программирования ключей и активации системы иммобилайзера, уменьшая сложность проводки и соединений.
• Диагностика и программирование ЭБУ: этот инструмент позволяет проводить комплексную диагностику, чтение, запись, клонирование и настройку данных ЭБУ, поддерживая ряд инструментов диагностики и программирования.
• Управление электропитанием: во время замены аккумулятора или работы на открытом воздухе GT105 II обеспечивает постоянное электропитание для поддержания целостности данных и функциональности электронного блока управления транспортного средства.

Характеристики адаптера ЭБУ GODIAG GT105 II:

• Полнопротокольная линия подключения ЭБУ для программирования регулировки мощности ЭБУ.
• Независимые контакты заземления OBD2: контакт 4 для заземления кузова и контакт 5 для сигнального заземления, отвечающие особым требованиям программирования.
• Функция переключения короткого замыкания: позволяет переключаться между коротким замыканием и отсутствием короткого замыкания для PIN4 и PIN5.
• Прочные материалы: гнездо из чистой меди обеспечивает долговечность, а зажим аккумулятора обработан для защиты от коррозии.
• Расширенная проводка: кабель постоянного тока для автомобильного аккумулятора с двухжильным кабелем в оболочке сечением 0,75 мм² для надежного соединения, совместимый с распространенными интерфейсами постоянного тока.
• Механизмы безопасности: Включает в себя восстанавливаемый предохранитель на 7 А в разъеме постоянного тока для защиты от перегрузки по току.
• Соединитель для профессионального использования: предназначен для лабораторных и тяжелых условий эксплуатации.
• Высококачественная перемычка: обеспечивает надежное соединение для различных диагностических сценариев.

GODIAG GT105 II ECU Immo Prog адаптер Break Out Connector Поддерживаемые функции:

• Программирование ЭБУ: упрощает подключение для обработки данных с помощью таких инструментов, как MPPS, FGTech, Kess V2, улучшая работу ЭБУ.
• Бесперебойное питание: защищает данные автомобиля во время замены аккумулятора, гарантируя отсутствие потери данных или сброса системы.
• Преобразователь мощности 12 В: преобразует мощность автомобильного аккумулятора для питания диагностических инструментов, станков для изготовления ключей или для технического обслуживания на открытом воздухе.
• Программирование смарт-ключей Ford: помогает программировать ключи для автомобилей Ford, выпущенных после 2016 года, в ситуациях утери всех ключей.
• Сопоставление всех утерянных ключей: поддерживает повторную активацию счетчиков или ЭБУ IMMO для таких марок, как VAG, Toyota, Mitsubishi и Porsche.
• Диагностика связи: обратная связь в режиме реального времени с помощью световых индикаторов для подтверждения успешной связи между инструментами и системами автомобиля.
• Специальные варианты электропитания: предлагает выделенные порты для программирования питания с функциями безопасности.
• Гибкость заземления: индивидуальные варианты заземления для уникальных потребностей программирования ЭБУ.
• Аналоговая функция зажигания: имитирует зажигание для определенных диагностических процедур.
• Дополнительный зажим заземления: улучшает совместимость со специализированными диагностическими инструментами.

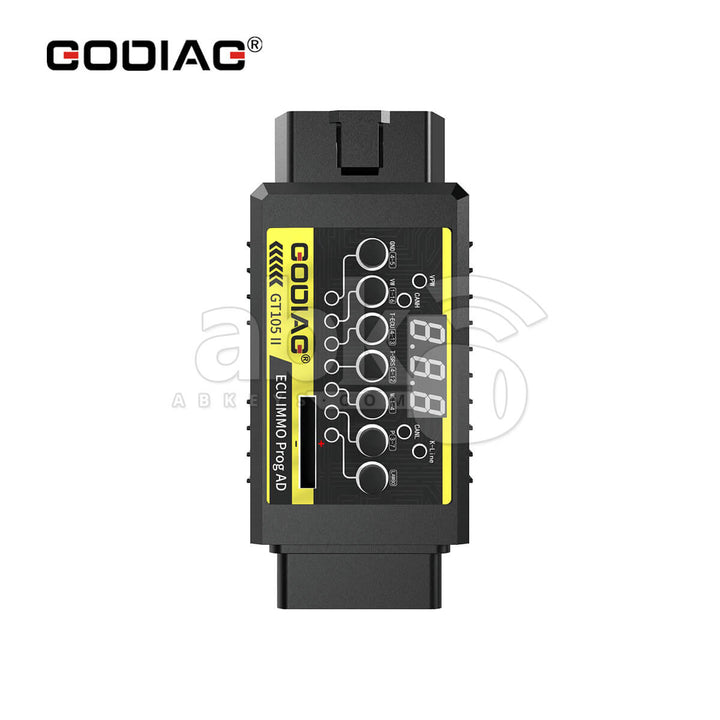

Значение индикатора адаптера GODIAG GT105 II:

• 1. Manufactory Custom: индикатор пользовательского протокола.
• 2. Провод SJE1850: указывает на связь по протоколу SAE J1850 VPW.
• 3. Manufactory Custom: еще один индикатор пользовательского протокола.
• 4. Заземление питания: показывает состояние подключения заземления питания.
• 5. Заземление сигнала: указывает на то, что заземление сигнала активно.
• 6. SAEJ2284《CAN》High: загорается при высокоскоростной связи по шине CAN.
• 7. Провод ISO9141-2 и ISO/DIS 4230-4K: мигает для связи по протоколу K-line.
• 8. Manufactory Custom: дополнительный индикатор пользовательского протокола.
• 9. Manufactory Custom: индикатор индивидуальной функциональности.
• 10. Провод SJE1850 (шина): указывает на шинную связь по протоколу SAE J1850.
• 11. Индивидуальный заказ производителя: для специальных протоколов производителя.
• 12. Manufactory Custom: индивидуальный индикатор для уникальных систем автомобиля.
• 13. Индивидуальный заказ производителя: дополнительный индивидуальный протокол.
• 14. SAEJ2284《CAN》Низкий: Указывает на активность низкоскоростной шины CAN.
• 15. Провод ISO9141-2 и ISO/DIS 4230-4L: показывает связь по L-линии.
• 16. Положительный полюс аккумулятора автомобиля: указывает на подключение к положительному полюсу аккумулятора автомобиля.

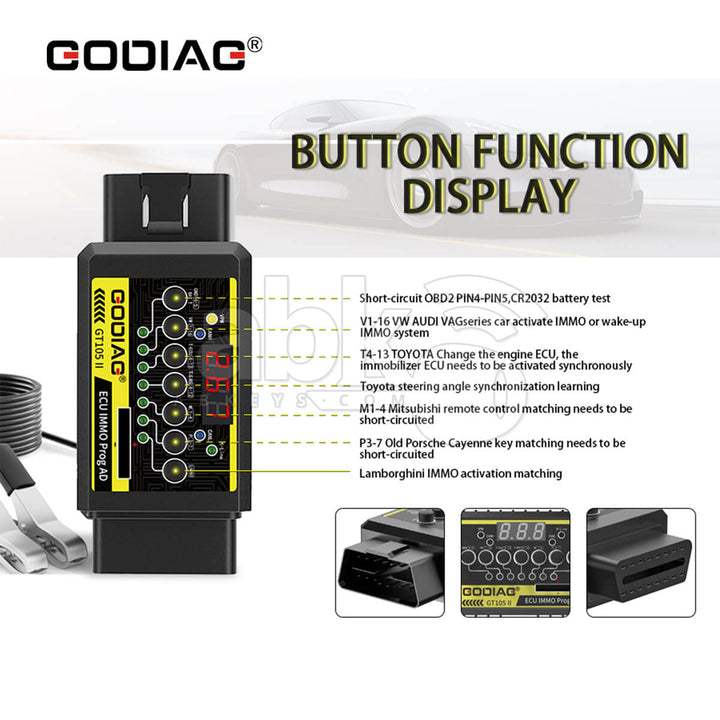

Кнопка-адаптер для подключения блока управления двигателем GODIAG GT105 II. Функциональный дисплей:

Как использовать адаптер для подключения ЭБУ GODIAG GT105 II:

• Подключение ЭБУ/ИММО: подключите перемычку OBD2 к ЭБУ или системе ИММО автомобиля, следуя инструкциям диагностического прибора.
• Замена батареи: используйте GT105 II для поддержания электропитания во время замены батареи, гарантируя отсутствие потери данных или сброса системы.
• Программирование ключей для автомобилей Ford: в случае утери всех ключей подключите GT105 II в соответствии с инструкциями вашего инструмента для программирования ключей для автомобилей Ford.
• Использование вне помещений: используйте GT105 II для питания диагностического или программирующего оборудования от аккумулятора автомобиля, когда нет других источников питания.
• Проверьте связь: используйте индикаторы, чтобы убедиться, что ваш диагностический прибор обменивается данными с системами автомобиля.
• Сценарии потери всех ключей: выполните определенные действия для пробуждения систем или обучения новым ключам, убедившись, что GT105 II правильно подключен к источнику питания.

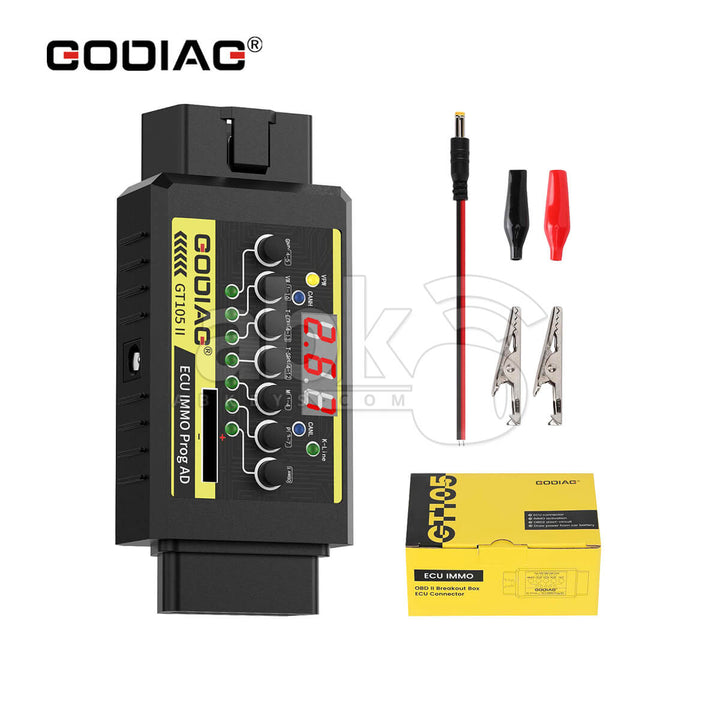

В комплект адаптера GODIAG GT105 II входят:

• 1 шт. x хост GT105 II
• 1 шт. x Шнур питания с зажимом для батареи
• 1 шт. x Полный протокол OBD2 перемычка
• 3 шт. х Электрическое сопротивление

Адаптер GODIAG GT105 II ECU IMMO Prog Часто задаваемые вопросы:

• Что такое адаптер GODIAG GT105 II ECU IMMO Prog?

  • GODIAG GT105 II — это усовершенствованный диагностический и программный инструмент, разработанный для профессионалов в области автомобилестроения. Он облегчает программирование ЭБУ, согласование иммобилайзера, программирование ключей и другие расширенные диагностические операции с помощью полнопротокольного кабеля OBD2.

• Для чего используется GODIAG GT105 II?

  • GODIAG GT105 II — это профессиональный диагностический и программирующий адаптер, предназначенный для программирования ЭБУ, сопоставления ключей иммобилайзера, диагностики подушек безопасности и ABS, а также ремонта комбинации приборов.

• Каковы основные улучшения GT105 II по сравнению с оригинальной моделью GT105?

  • Ключевые обновления включают в себя:

  • Отображение напряжения автомобиля.

  • Тестирование батареи пульта дистанционного управления.

  • Сигнализация напряжения аккумулятора автомобиля.

  • Подгонка угла рулевого управления Toyota.

  • Ключ IMMO Lamborghini ID48, дополнительная активация.

• Можно ли использовать GT105 II для программирования ЭБУ?

  • Да, он поддерживает задачи программирования ЭБУ, такие как чтение, запись, клонирование и настройка данных ЭБУ с использованием таких инструментов, как MPPS, FGTech и Kess V2.

• Какие протоколы поддерживает GT105 II?

  • Он поддерживает несколько протоколов, включая SAE J1850, CAN-шину (высокую и низкую), ISO9141-2 и специальные протоколы производителей.

• С какими инструментами можно работать с GT105 II?

  • Он совместим с популярными инструментами диагностики и программирования, такими как MPPS, FGTech, Kess V2 и другими.

Especificações:

Especificações do item:

• Código do produto: ABK-537
• Fabricante: GoDiag [Genuíno]
