GODIAG GT100 PLUS GPT ENET DOIP 24V-12V Outils Automatiques Boîtier de Rupture OBDII Connecteur ECU Lecture Écriture ECU

Plateforme de test ECU GODIAG GT100 PLUS GPT | Présentation du boîtier de dérivation OBD2 DOIP ENET

Le GODIAG GT100 PLUS GPT est une plateforme de test professionnelle pour calculateurs (ECU) et un boîtier de dérivation OBD2 conçu pour les serruriers automobiles, les ingénieurs en ECU et les ateliers de diagnostic. Il offre un environnement de programmation ECU contrôlé, compatible avec la lecture/écriture GPT , les diagnostics DOIP et ENET , et la conversion automatique de tension 24 V vers 12 V. La surveillance intégrée de la tension et du courant contribue à réduire les échecs de reprogrammation, le blocage du calculateur et les dommages aux modules sans avoir à l'ouvrir.

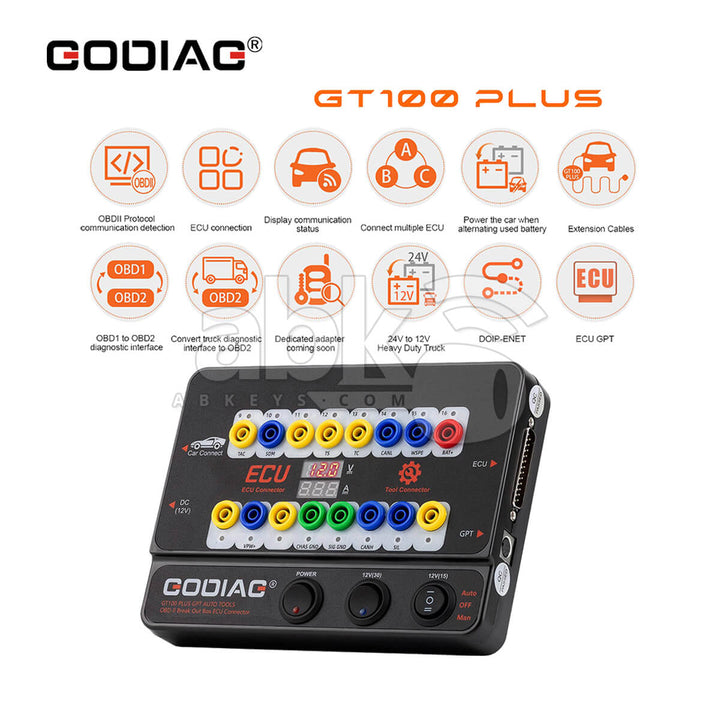

Caractéristiques et avantages de la plateforme de test GODIAG GT100 Plus GPT:

• Lecture et écriture de l'ECU GPT: prend en charge le mode BOOT GPT et les opérations sur banc sans démontage de l'ECU; compatible avec PCMFLASH, KESS V2 et outils similaires.
• Diagnostics DOIP et ENET: Permet le diagnostic et la programmation via Ethernet pour BMW, Mercedes-Benz, VW, Audi, Land Rover, Volvo et autres plateformes compatibles DOIP (logiciel non inclus).

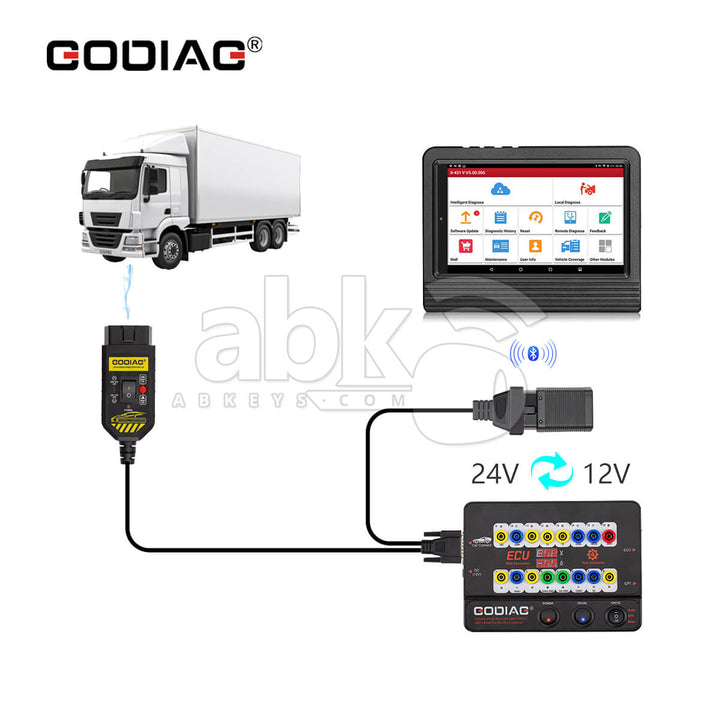

• Conversion 24V → 12V: La régulation de tension intégrée permet un diagnostic et une programmation sûrs sur les camions et les véhicules commerciaux.
• Affichage en temps réel de la tension et du courant: la surveillance de l’alimentation en temps réel contribue à prévenir les échecs de flashage, la corruption des données et le blocage du calculateur.

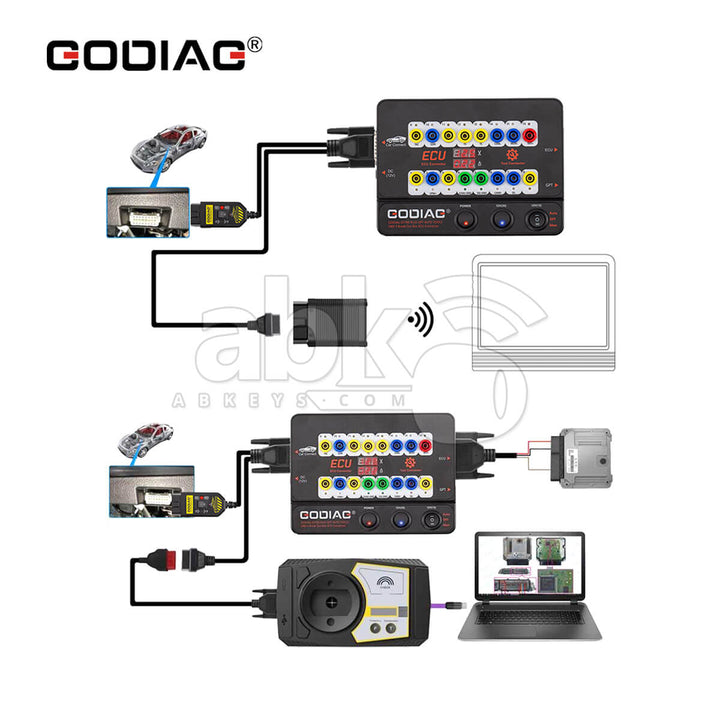

• Fonctionnement sur banc et en véhicule: Prend en charge les tests ECU sur banc et les diagnostics OBD2 standard des véhicules.

GODIAG GT100 PLUS GPT VS GT100+ VS GT100

Fonctions et mode d'emploi du GODIAG GT100 Plus:

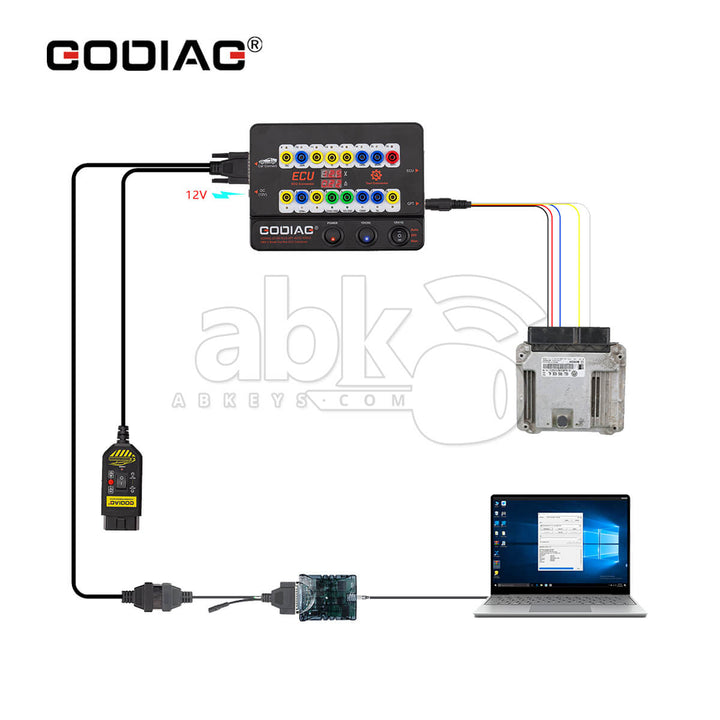

• Lecture et écriture de l'ECU via GPT BOOT sans démontage des modules
• Détecter et surveiller la communication et la tension de l'interface de diagnostic OBDII

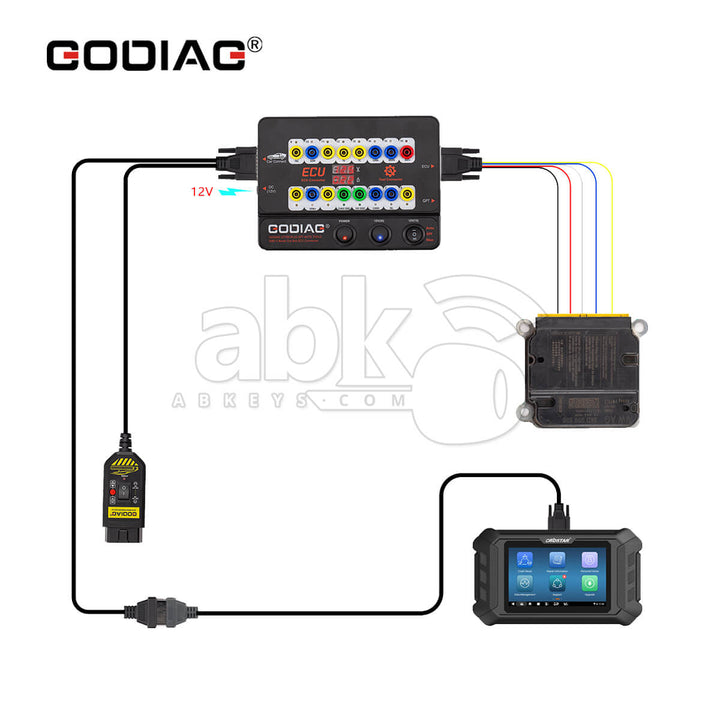

• Tests sur banc d'essai de modules ECU uniques ou multiples
• Programmation des clés VW, Porsche, Mitsubishi, Toyota et autres (en cas de perte totale des clés)
• Prise en charge des plateformes de test CAS1/CAS2 à clé mécanique et CAS2/CAS3 semi-intelligentes
• Surveillance de la tension et du courant pour identifier les problèmes de câblage ou les défauts du calculateur.
• Convertir les ports OBD1 ou non standard en ports OBD2 standard pour le diagnostic
• Exploiter les diagnostics basés sur DOIP-ENET pour les véhicules compatibles
• Vérifier et afficher les protocoles CANBUS et K-Line sur les broches sélectionnées
• Fournir une alimentation auxiliaire pendant le remplacement de la batterie afin d'éviter la perte de données du calculateur ou de l'antidémarrage

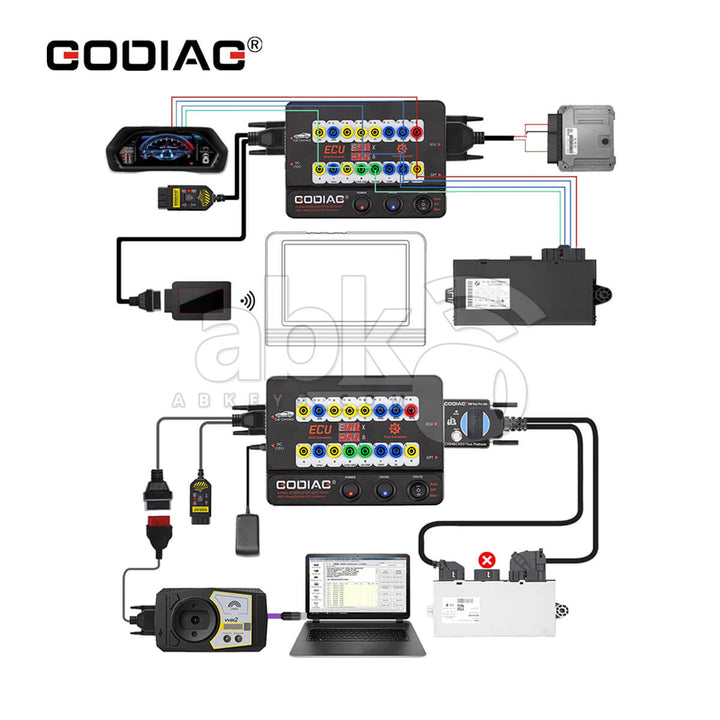

• Communiquer avec les modules ECU via PCMFLASH, KESSV2 ou des outils similaires
• Activer les combinés d'instruments pour la collecte de données lors de la programmation des clés
• Support de la communication CANBUS 100K pour airbag sur banc d'essai
• Test des fonctions clés programmées avec les plateformes CAS4 et BMW FEM/BDC
• Opérations de court-circuit par broche pour la programmation des clés Toyota, Mitsubishi et Porsche
• Connexion flexible sur banc d'essai utilisant des fiches bananes, des cavaliers et des broches Dupont
• Détection d'erreurs en temps réel avant toute tentative de lecture/écriture de l'ECU

Points forts de la compatibilité du GODIAG GT100 Plus:

• Marques de véhicules: VW, Audi, Porsche, BMW, Mercedes-Benz, Land Rover, Volvo, Mitsubishi, Toyota
• Protocoles pris en charge: CANBUS, K-Line, PWM, VPW, KWP2000, DOIP, ENET
• Types d'ECU: calculateur moteur, calculateur de transmission, combiné d'instruments, modules CAS/FEM/BDC, module d'airbag
• Périphériques de test compatibles: PCMFLASH, KESSV2, GT107+, XHORSE Multi-Prog, AUTEL, LAUNCH, Foxflash

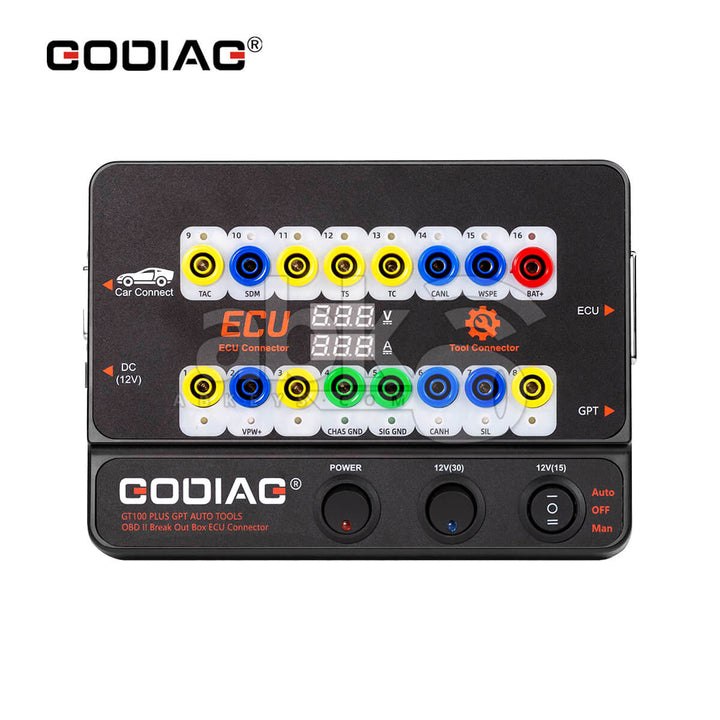

Résumé du brochage et des connecteurs du GODIAG GT100 Plus

• Broches 1, 9, 3, 11, 12, 13, 8 – Affichage CANBUS et ligne K pour la vérification du protocole
• Broches 2 et 10 – Communication VPW
• Broches 6 et 14 – Communication CANBUS
• Broches 7 et 15 – Communication K-Line
• Fiches bananes, câbles de connexion et broches Dupont de 2,54 mm pour les connexions sur établi
• Câble d'extension OBD2 2 en 1 pour une configuration d'atelier flexible

Notes pratiques sur la tension et le courant du GODIAG GT100 Plus

• L'affichage en temps réel permet de détecter les câblages incorrects avant la programmation du calculateur.
• Prévient les dommages ou le blocage du calculateur moteur dus à une surintensité ou une sous-tension.
• Surveille la tension pendant l'utilisation de l'alimentation auxiliaire pour le remplacement de la batterie
• Garantit que les configurations de banc reproduisent les conditions de puissance réelles du véhicule pour des essais en toute sécurité

Remarques importantes concernant l'utilisation / Limitations

• Le logiciel DOIP/ENET n'est pas inclus; le logiciel compatible doit être acheté séparément.
• Un adaptateur GPT BOOT est requis pour certaines opérations de lecture/écriture de l'ECU.
• Un branchement soigneux des broches est nécessaire pour éviter d'endommager le module.
• Cet appareil est destiné aux ateliers professionnels et aux serruriers ; il n'est pas destiné aux utilisateurs occasionnels ou non formés.
• Certaines opérations nécessitent de court-circuiter les broches; suivez attentivement les instructions.

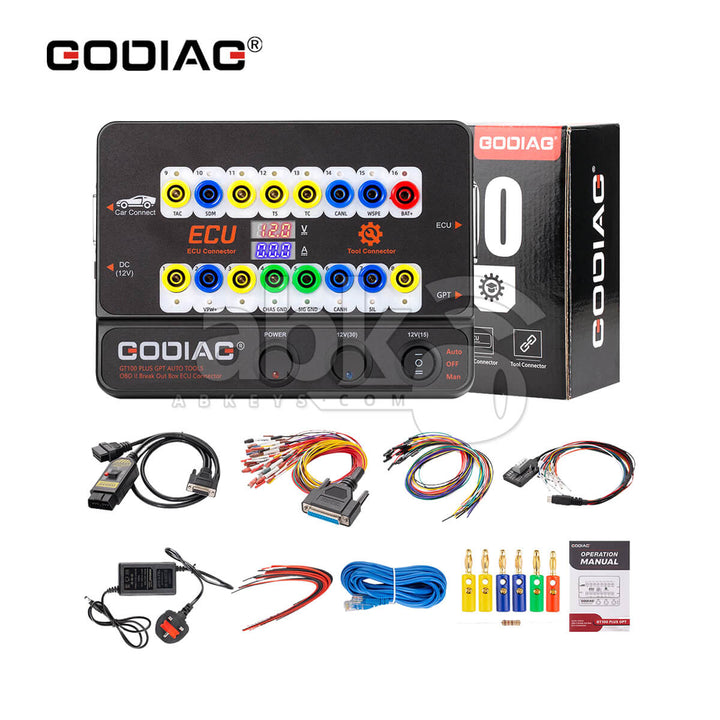

Contenu de l'emballage GODIAG GT100 Plus GPT:

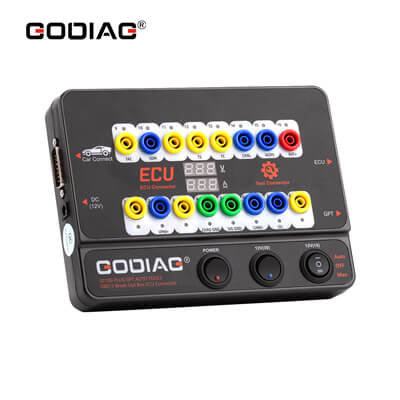

• 1 × Unité hôte GODIAG GT100 PLUS GPT: Unité de contrôle principale pour le diagnostic des calculateurs, la lecture/écriture GPT et les opérations OBDII/DOIP
• 1 × Câble de connexion GPT: Câble dédié à la communication avec l’ECU GPT et à la programmation sur banc d’essai
• 1 câble Ethernet: pour les diagnostics DOIP-ENET et la communication avec les appareils compatibles
• 1 câble d'extension OBD 2-en-1: permet d'accéder plus facilement aux ports OBDII du véhicule pour une configuration d'atelier flexible.
• 1 × Jeu de câbles de connexion colorés: pour le pontage de signaux, la surveillance de la tension et les connexions temporaires à l’ECU
• 1 alimentation 12 V: source d’alimentation CC stable pour le fonctionnement du GT100 PLUS GPT
• 1 résistance de 120 Ω: assure une terminaison CANBUS correcte lors des diagnostics sur banc d’essai ou sur véhicule.
• 6 fiches bananes : connecteurs de haute qualité pour une installation sur table et des connexions sécurisées.
• 24 broches femelles Dupont 2,54 mm: accessoires de câblage pour connexions flexibles ECU, OBD ou banc d’essai
• 1 × Manuel d'utilisation GODIAG GT100 Plus GPT

Foire aux questions sur le GODIAG GT100 Plus:

• Quelle est la fonction principale du GODIAG GT100 PLUS GPT?
  Le GODIAG GT100 PLUS GPT est une plateforme de test ECU professionnelle et un boîtier de dérivation OBD2 conçu pour fournir une programmation contrôlée sur banc, la lecture/écriture ECU GPT, les diagnostics DOIP et ENET, ainsi que la surveillance de la tension/du courant pour les ateliers automobiles et les serruriers.
• Quels véhicules et calculateurs sont compatibles avec le GODIAG GT100 PLUS GPT?
  Le GODIAG GT100 PLUS GPT est compatible avec de nombreuses marques de véhicules, notamment VW, Audi, Porsche, BMW, Mercedes-Benz, Land Rover, Volvo, Mitsubishi et Toyota. Il prend en charge les calculateurs moteur, de transmission, de combiné d'instruments, CAS/FEM/BDC et d'airbag.

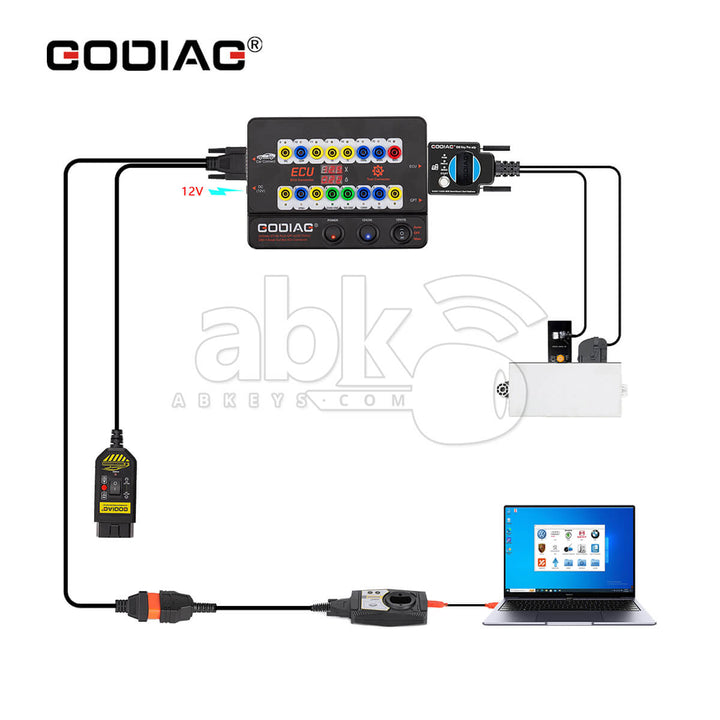

• Comment configurer le GODIAG GT100 PLUS GPT pour les tests sur banc d'essai du calculateur ?
  Connectez le GODIAG GT100 PLUS GPT à l'ECU à l'aide du câble de connexion GPT ou de l'extension OBD2, assurez-vous d'une alimentation électrique correcte de 12 V à 24 V, vérifiez la configuration des broches et suivez les instructions logicielles étape par étape pour lire, écrire et surveiller en toute sécurité les données de l'ECU.
• Quelles sont les principales fonctions du GODIAG GT100 PLUS GPT?
  Le GODIAG GT100 PLUS GPT permet la lecture/écriture des calculateurs GPT, les diagnostics DOIP/ENET, le fonctionnement sur banc et dans véhicule, la surveillance en direct de la tension et du courant, l'affichage du protocole CANBUS/K-Line, la programmation des clés pour plusieurs marques et l'alimentation auxiliaire lors du remplacement de la batterie.
• Comment le GODIAG GT100 PLUS GPT prévient-il les dommages à l'ECU pendant les diagnostics?
  En assurant une surveillance en temps réel de la tension et du courant, une conversion sûre de 24 V à 12 V et des contrôles de protocole basés sur les broches, le GODIAG GT100 PLUS GPT contribue à prévenir les surtensions, la corruption des données, les échecs de flashage et les blocages de l'ECU lors des opérations sur banc et dans le véhicule.
• Le GODIAG GT100 PLUS GPT peut-il effectuer la programmation de clés?
  Oui, le GODIAG GT100 PLUS GPT prend en charge la programmation des clés de véhicules VW, Porsche, Mitsubishi, Toyota et autres, y compris en cas de perte totale des clés, et fonctionne avec les plateformes de test CAS1/CAS2 Mech-Key et CAS2/CAS3 Semi-Smart.
• Quelles sont les options pratiques de brochage et de connecteurs pour le GODIAG GT100 PLUS GPT?
  Les broches 1, 9, 3, 11, 12, 13 et 8 prennent en charge les protocoles CANBUS et K-Line; les broches 2 et 10 prennent en charge le protocole VPW; les broches 6 et 14 prennent en charge le protocole CANBUS; les broches 7 et 15 prennent en charge le protocole K-Line. Les fiches bananes, les câbles de connexion et les broches Dupont de 2,54mm permettent une grande flexibilité de configuration.
• Quelles sont les limitations ou les notes d'utilisation du GODIAG GT100 PLUS GPT?
  Le logiciel DOIP/ENET n'est pas inclus; des adaptateurs GPT BOOT sont nécessaires pour certaines opérations de lecture/écriture sur calculateur. L'utilisateur doit suivre scrupuleusement les instructions de connexion des broches. Cet appareil est destiné exclusivement à un usage professionnel en atelier ou chez un serrurier.
• Le GODIAG GT100 PLUS GPT prend-il en charge la surveillance de la tension lors de l'utilisation d'une alimentation auxiliaire?
  Oui, le GODIAG GT100 PLUS GPT surveille en temps réel la tension et le courant pendant les opérations d'alimentation auxiliaire, garantissant un remplacement sûr de la batterie sans risque de perte de données de l'ECU ou de l'antidémarrage.
• Que contient le pack GODIAG GT100 PLUS GPT?
  Le paquet comprend 1 unité hôte GT100 PLUS GPT, un câble de connexion GPT, un câble Ethernet, un câble d'extension OBD 2-en-1, un jeu de câbles cavaliers colorés, une alimentation 12V, une résistance de 120Ω, 6 fiches bananes, 24 broches Dupont de 2,54 mm et le manuel d'utilisation pour une utilisation complète en atelier.

Améliorez votre flux de travail de diagnostic

Le GODIAG GT100 PLUS GPT remplace plusieurs boîtiers de dérivation, alimentations de laboratoire et adaptateurs de protocole par une plateforme professionnelle unique. Il est conçu pour les ateliers et les serruriers exigeant une alimentation stable, des diagnostics de communication clairs et une réduction des risques lors de la programmation et de la récupération des calculateurs.

Spécifications:

Spécifications de l'article:

• Code Produit: ABK-614
• Fabricant: GoDiag [Original]
